鋼鉄製側溝蓋(グレーチング)盗難防止金具(組合型)押込み式【一体型】
特長
規 格
 ・高さ100mmタイプ
 ・高さ120mmタイプ
 ・高さ130mmタイプ
 ・高さ150mmタイプ
 ※プレートの厚 3.2mm
※組合員用注文書(エクセル)
※お客様用ご注文書(エクセル)

photo photo

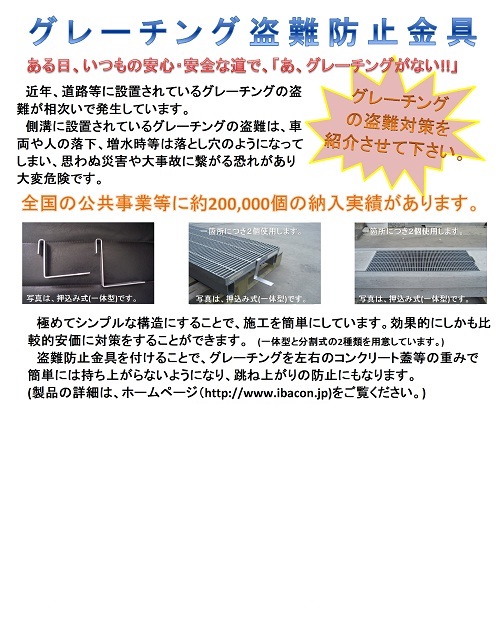

盗難防止プレートはグレーチングのベアリングバー(横方向のバー)にプレートのフックの部分を引っかけて両サイドのコンクリート蓋の下にL型プレートが掛りコンクリート蓋の自重により固定する仕組みである。セットした後はコンクリート蓋を取らないとグレーチングは外れず、盗難防止対策になると思われる。 フックを止めるグレーチングのベアリングバーの位置はコンクリート蓋の手掛部が掛からない位置にグレーチング1枚に対角線に2ヶ所セットした。これは中心に付けると手掛の位置になり、コンクリート蓋を取り外す際に妨げになるため。
photo photo
コンクリート蓋の下に入るプレートの先端は5o程、上向きに曲げてありコンクリート蓋の重みでプレートが下に押され、より強固にグレーチングを固定できる。 最近のグレーチングのツイストバー(縦方向のバー)間隔が約50mmピッチなので、プレートの幅は28mmで製作
photo photo
細めグレーチングでも対応可能 細めグレーチングはベアリングバーのピッチ幅が15mmの為、両端のフラットバーにフック部分を掛ける。
photo photo
細めグレーチングセット完了 プレートの出張りも歩行や走行に支障はないと思われる。
受賞

PDF形式 いばらきデザインセレクション2007選定
